Aufhängefedern
Aufhänge- & Eindreh-Befestigungsfeder für Rollläden
Produktinfos

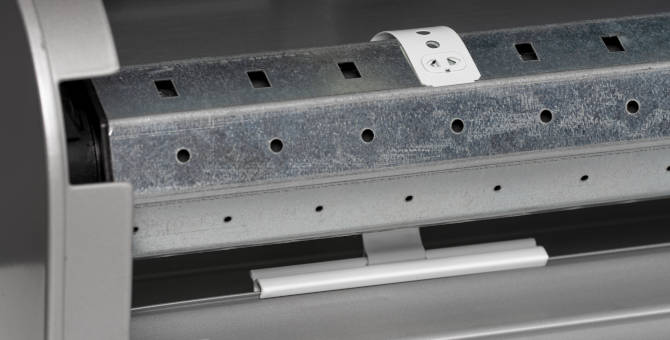

Sichere Verbindung zwischen Rollladenpanzer und Achtkantwelle
Aufhängefedern von SELVE bilden die bewährte Verbindung zwischen dem Rollladenpanzer und der Achtkantwelle. Die Federn werden aus hochwertigem Federstahl oder korrosionsbeständigem Federstahl gefertigt. Sie sind in verschiedenen Längen und Hakenformen erhältlich und passen zu allen gängigen Rollladenprofilen – von Mini-Profilen bis zu Maxi-Systemen sowie SW 40 und SW 50 Stahlwellen. Geeignet für manuell und motorisch betriebene Rollladensysteme.

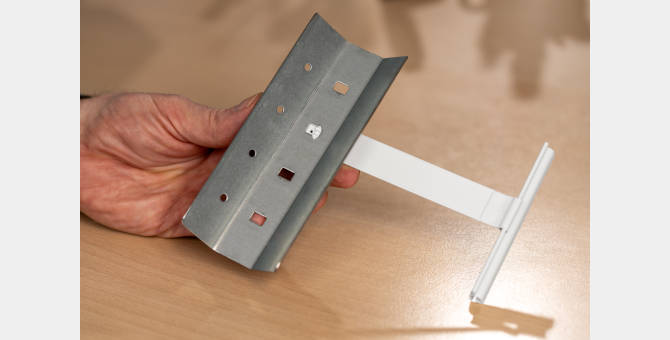

SELVE erweitert sein Sortiment kontinuierlich um praxisgerechte Lösungen. Eine aktuelle Neuentwicklung ist die Aufhänge- und Befestigungsfeder mit Eindreh-Mechanismus: Das Bauteil wird in die Vierkantlochung der Stahlwelle eingesetzt und durch eine einfache 90°-Drehbewegung verriegelt – kein Werkzeug erforderlich. Dadurch entsteht eine sichere und spielfreie Verbindung zwischen dem ersten Stab des Rollladenpanzers und der Welle, beispielsweise in Kombination mit SP- oder SE Pro-Antrieben.
Ein konstruktiver Vorteil liegt in der kompakten Geometrie der neuen Feder: Die Verriegelung erfolgt ohne nach innen ragenden Haken. Das reduziert den benötigten Bauraum und ermöglicht den Einsatz insbesondere in Stahlwellen mit 40 mm und 50 mm Schlüsselweite sowie in engen oder unregelmäßigen Montagesituationen. Die Feder wird in mehreren Längenvarianten gefertigt.
Damit stehen neben den klassischen Aufhängefedern weitere Befestigungsarten zur Verfügung – abhängig von Profilgeometrie, Wellenausführung und baulicher Situation. SELVE deckt damit unterschiedliche Anforderungen hinsichtlich Einhänge-, Schraub- oder Drehbefestigung ab.
Produktvorteile
- Langlebig & korrosionsgeschützt: aus hochwertigem Federstahl (z. B. 1.4310), Materialstärke 0,2–0,4 mm
- Sichere Verbindung: dauerhaft fester Sitz zwischen Behang und Achtkant-Stahlwelle
- Für jedes Profil: Ausführungen für Mini- und Maxi-/Neubau-Rollladenprofile
- Neue Aufhängefeder: einfaches Einstecken + Verriegeln durch Eindrehen, keine hervorstehenden Haken – ideal für knappe Bauräume
- Flexible Montage: zum Einhängen (Vierkantlochung/Längsschlitz), Festschrauben oder Eindrehen – teils ganz ohne Zusatzschrauben
- Vielfältige Varianten: blank, kunststoffbeschichtet oder beflockt (schonende Polsterung), Längen bis 300 mm für Außenrevision
- Universell einsetzbar: bewährte Lösung für manuell und motorisch betriebene Rollläden
So bestellen Sie SELVE Rollladenbauteile – Schritt für Schritt
Lernen Sie alle Vorteile unserer Produkte und Lösungen kennen:
Unverbindliches Gespräch mit Ihrem SELVE-Ansprechpartner buchen:
Überzeugen Sie sich vor der Großbestellung von Qualität und Haptik – Muster auf Anfrage erhältlich:
Bitte nutzen Sie für Bestellungen unser Kundenportal:
Ihre persönlichen Vorteile
Einfache Installation:
Kompatibel mit allen gängigen Rollladensystemen
Zufriedene Kunden:
Breites Sortiment - für jede Einbausituation
Made in Germany
erprobte Qualität seit über 160 Jahren
Funktionsbeispiele
Für die passende Auswahl der Aufhängefeder sind diese Punkte entscheidend:
- Schlüsselweite der Welle: SW40 (Mini-Profile, enge Einbausituationen), SW50 (Standardmaß Neubau/Renovierung). Bei Unsicherheit: Schlüsselweite mit Schieblehre an der Welle messen.
- Profilhöhe des Rollladenpanzers: Mini-Profile (~35–40 mm Stabhöhe) und Maxi-/Normalprofil (~50–60 mm) erfordern unterschiedliche Federlängen.
- Befestigungsart: Einhängen (klassisch) oder Eindrehen (neue Befestigungsfeder) – abhängig von Welle und Platzverhältnissen. Faustregel: Mindestens 2 Aufhängefedern pro Anlage. Soll das Hochschieben des geschlossenen Rollladens verhindert werden, muss alle 30 cm min. eine Eindreh-Befestigungsfeder vorgesehen werden.
Tipp: Anzahl und Länge der Federn lassen sich nicht pauschal festlegen - sie hängen laut Katalog von Rollladengewicht, Profilform und Rollladenkastengröße ab und sind individuell zu bestimmen. Zur reinen Panzerbefestigung an der Achtkantwelle gibt es alternativ Befestigungsgurt mit Einhängeösen (Art.-Nr. 26 99 00 / 26 52 10).
Hinweis! Wir beliefern ausschließlich Fachbetriebe.
Sie suchen einen SELVE-Fachhändler in Ihrer Nähe? Jetzt ganz einfach über unsere Händlersuche finden.
Zur HändlersucheDownloads
Technische Details
SELVE bietet Aufhängefedern in zwei Befestigungsvarianten
Von der klassischen Aufhängefeder bis zur werkzeuglosen Eindreh-Befestigungsfeder, für alle gängigen Mini-Rollladenprofile, kompatibel mit manuellen und motorisierten Systemen sowie SW 40, SW 50 und SW 60 Achtkantwellen:
| Variante | Befestigungsart | Material & Längen | Besonderheiten |
|---|---|---|---|
| Standard-Einhängefeder | Einhängen in die Vierkantlochung | blank o. kunststoffbeschichtet, 123–200 mm | Bewährter Klassiker für Mini- & Maxi-Profile |
| Schraubfeder | Festschrauben (2 Schraublöcher) | kunststoffbeschichtet, 160 / 190 mm | Fester Sitz, wo Einhängen nicht möglich ist |
| Eindrehfeder | Eindrehen in die Vierkantlochung | kunststoffbeschichtet, 100 / 130 / 170 mm | Schraubenlos & spielfrei, für SW 40/50/60, ideal für Gurtwickler & SE Pro |
| Beflockte Dämpfungsfeder | Einhängen (Lochung / Längsschlitz) | beflockt, 123–198 mm | Polstert den Behang, dämpft Klappergeräusche |
| Außenrevisions-Langfeder | Einhängen in die Vierkantlochung | kunststoffbeschichtet, 300 mm | Extra lang für Kästen mit Außenrevision |
Pro Rollladenanlage sollten mindestens zwei Aufhängefedern eingesetzt werden. Als Richtwert gilt eine Feder je 600 mm Rollladenbreite bzw. je 4 Nm Motorleistung – maßgeblich ist die jeweils größere Stückzahl, jede Feder trägt dabei etwa 4 kg. Die genaue Zahl hängt von Behanggewicht, Profil und Kastengröße ab.
Die drei Varianten unterscheiden sich in der Befestigung an der Welle: Die Einhängefeder wird in die Vierkantlochung eingehängt (Standardlösung für Mini- und Maxi-Profile), die Schraubfeder wird über zwei Löcher festgeschraubt, wenn kein Einhängen möglich ist, und die Eindrehfeder wird schraubenlos und spielfrei in die Vierkantlochung eingedreht – geeignet für Achtkantwellen SW 40/50/60. Welche Variante die richtige ist, hängt von Wellentyp, Profil und Kastensituation ab.
Entscheidend sind Wellen-Schlüsselweite und Profiltyp. Die SELVE Eindreh-Feder eignet sich für alle gängigen Achtkantwellen SW 40, SW 50 und SW 60 (Wandstärke 0,6 sowie 0,8/0,9 mm). Für Mini-Profile gibt es eigene Mini-Federn, für Maxi-/Neubauprofile größere Ausführungen – zusätzlich wählen Sie zwischen Einhänge-, Schraub- oder Eindreh-Befestigung und blanker, kunststoffbeschichteter oder beflockter Variante.
